Bok tamo! Kao dobavljača prirubnica od nehrđajućeg čelika, često me pitaju kako provjeriti ravnost ovih bitnih komponenti. Prirubnice od nehrđajućeg čelika koriste se u širokom rasponu industrija, od vodovoda do nafte i plina, a osiguravanje njihove ravnosti ključno je za pravilno brtvljenje i ukupnu izvedbu. U ovom postu na blogu podijelit ću neke praktične metode i savjete o tome kako provjeriti ravnost prirubnice od nehrđajućeg čelika.
Zašto je ravnomjernost važna
Prije nego što zaronimo u metode provjere, razgovarajmo nakratko o tome zašto je ravnomjernost toliko važna. Prirubnica koja nije ravna može uzrokovati curenje u sustavu cjevovoda. Kada su dvije prirubnice pričvršćene vijcima, moraju stvoriti čvrsto, ravnomjerno brtvljenje. Ako su jedna ili obje prirubnice iskrivljene ili neravne, postojat će praznine kroz koje tekućine ili plinovi mogu izaći. To ne samo da dovodi do neučinkovitosti, već može biti i sigurnosna opasnost u nekim industrijama.
Vizualni pregled
Prvi korak u provjeri ravnosti prirubnice od nehrđajućeg čelika je jednostavan vizualni pregled. Uzmite dobru baterijsku svjetiljku i pažljivo pogledajte površinu prirubnice. Potražite očite znakove oštećenja, poput udubljenja, ogrebotina ili iskrivljenja. Ponekad samo brzi pogled može otkriti velike probleme.
Ako primijetite bilo kakve vidljive nepravilnosti, to je crvena zastavica. Ozbiljno oštećenu prirubnicu možda ćete morati odmah zamijeniti. Čak i manje ogrebotine mogu utjecati na ravnost i sposobnost stvaranja odgovarajućeg brtvljenja, pa pripazite i na njih.
Korištenje ravnog ruba
Jedan od najčešćih i najjednostavnijih načina za provjeru ravnosti prirubnice je korištenje ravnala. Metalni ili precizni ravni rub možete nabaviti u lokalnoj trgovini željezarije. Postavite ravni rub preko površine prirubnice pod različitim kutovima.
Ako postoje razmaci između ravnog ruba i prirubnice, to znači da prirubnica nije ravna. Možete upotrijebiti mjerač za mjerenje veličine ovih praznina. Mjerna mjerač je skup tankih metalnih traka različitih debljina. Gurnite odgovarajuću traku u procjep kako biste odredili koliko je daleko od ravnosti.
U idealnom slučaju, razmak bi trebao biti minimalan. Industrijski standardi obično određuju najveći dopušteni razmak za različite vrste prirubnica. Na primjer, u nekim aplikacijama razmak veći od 0,002 inča može biti neprihvatljiv.
Laserski mjerni uređaji
Za precizniji i visokotehnološki pristup možete koristiti laserske mjerne uređaje. Ovi uređaji rade tako da emitiraju lasersku zraku preko površine prirubnice i mjere udaljenost na više točaka.
Prednost korištenja laserskog mjernog uređaja je u tome što može brzo dati detaljnu kartu površine prirubnice. Može detektirati čak i najmanje varijacije u ravnosti koje bi ravnilo moglo propustiti. Neki laserski uređaji također se mogu povezati s računalom, omogućujući vam analizu podataka i generiranje izvješća.
Međutim, laserski mjerni uređaji mogu biti prilično skupi. Ako ste mala tvrtka ili trebate samo povremeno provjeravati prirubnice, ravni rub i mjerač pipa mogli bi biti isplativija opcija.
Metoda površinske ploče
Druga pouzdana metoda je metoda površinske ploče. Trebat će vam velika, ravna ploča od granita ili lijevanog željeza. Postavite prirubnicu na površinsku ploču i upotrijebite brojčanik za mjerenje varijacija visine preko površine prirubnice.
Brojčanik je precizan instrument koji može otkriti vrlo male promjene u visini. Pomaknite indikator preko prirubnice u obliku mreže, mjereći u pravilnim intervalima. Zabilježite očitanja i izračunajte maksimalnu i minimalnu vrijednost. Razlika između ovih vrijednosti daje vam ideju o odstupanju ravnosti prirubnice.
Ova metoda je vrlo točna, ali može oduzeti puno vremena. Često se koristi u laboratorijima za kontrolu kvalitete gdje su potrebna precizna mjerenja.
Vrste prirubnica od nehrđajućeg čelika i ravnost

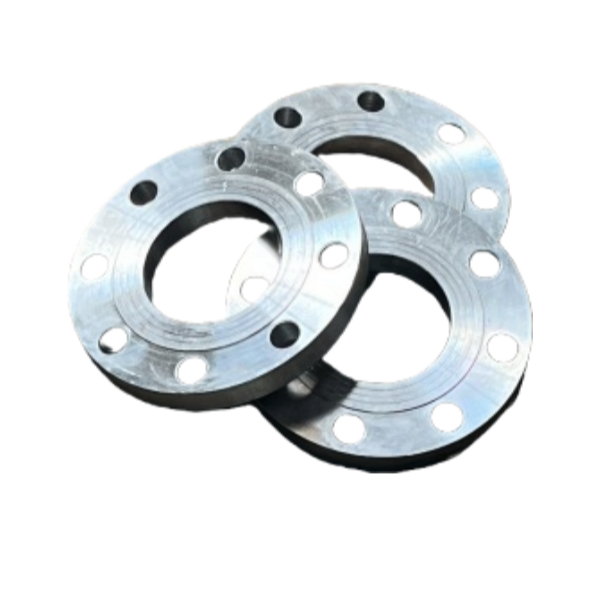

Kada su u pitanju različite vrste prirubnica od nehrđajućeg čelika, zahtjevi za ravnost mogu varirati. Na primjer,Ravna čelična prirubnica za zavarivanjeobično se koristi u aplikacijama s niskim tlakom. Iako i dalje mora biti relativno ravna, tolerancija na ravnost može biti malo popustljivija u usporedbi s prirubnicama koje se koriste u visokotlačnim sustavima.
Kovane nehrđajuće prirubnicepoznati su po svojoj snazi i izdržljivosti. Ove se prirubnice često koriste u kritičnim primjenama gdje je bitno savršeno brtvljenje. Zbog toga su zahtjevi za ravnost za kovane nehrđajuće prirubnice obično stroži.
ASTM A182 F347 Prirubnicaje posebna vrsta prirubnice koja zadovoljava određene ASTM standarde. Ovi standardi također uključuju zahtjeve za ravnost. Kada se radi o prirubnicama koje su u skladu s ASTM, važno je slijediti točne specifikacije kako bi se osigurala ispravna izvedba.
Čimbenici koji utječu na ravnost prirubnice
Postoji nekoliko čimbenika koji mogu utjecati na ravnost prirubnice od nehrđajućeg čelika. Tijekom procesa proizvodnje, nepravilna strojna ili toplinska obrada može uzrokovati savijanje. Ako se prirubnica ne ohladi ravnomjerno nakon toplinske obrade, može razviti unutarnja naprezanja koja dovode do iskrivljenja.
Prijevoz i rukovanje također mogu oštetiti prirubnicu. Grubo rukovanje, ispuštanje ili neispravno slaganje prirubnica može uzrokovati udubljenja i savijanje. Čak su i uvjeti skladištenja važni. Ako se prirubnice skladište u vlažnom okruženju, mogu zahrđati, što također može utjecati na njihovu ravnost.
Održavanje ravnosti prirubnice
Nakon što ste provjerili ravnost vaših prirubnica od nehrđajućeg čelika i osigurali da ispunjavaju zahtjeve, važno je održavati njihovu ravnost. Prilikom postavljanja prirubnica, pazite da koristite ispravan moment pritezanja vijaka. Pretjerano zatezanje ili neravnomjerno zatezanje može uzrokovati savijanje prirubnice.
Redoviti pregledi također su dobra ideja. Povremeno provjeravajte ima li prirubnica znakova istrošenosti, oštećenja ili promjena u ravnosti. Ako primijetite bilo kakve probleme, odmah ih riješite kako biste izbjegli ozbiljnije probleme u nastavku.
Zaključak
Provjera ravnosti prirubnice od nehrđajućeg čelika važan je dio osiguravanja pravilnog funkcioniranja cjevovodnog sustava. Bez obzira koristite li jednostavnu vizualnu provjeru, ravnalo ili visokotehnološki laserski mjerni uređaj, cilj je osigurati da površina prirubnice bude što je moguće ravnija.
Kao dobavljač prirubnica od nehrđajućeg čelika, razumijem važnost pružanja visokokvalitetnih proizvoda. Ako ste na tržištu za prirubnice od nehrđajućeg čelika ili trebate više informacija o zahtjevima za ravnost, nemojte se ustručavati kontaktirati. Ovdje smo da vam pomognemo pronaći prave prirubnice za vaše specifične potrebe i osiguramo da zadovoljavaju najviše standarde kvalitete.
Reference
- ASME B16.5 - Cijevne prirubnice i prirubnički spojevi.
- ASTM A182 - Standardna specifikacija za kovane ili valjane prirubnice cijevi od legure i nehrđajućeg čelika, kovane spojeve, ventile i dijelove za rad na visokim temperaturama.
